Датчик перепада (дифференциального) давления – неотъемлемый компонент оборудования и инженерных систем, требующих высокоточного измерения и контроля параметров давления.
В зависимости от применения устройства, рассчитываются на разный диапазон измерений и тип рабочих сред. Приборы используются на объектах жилого, промышленного и коммерческого назначения. Устанавливаются в местах генерации тепловой энергии, а также в медицинских учреждениях.
В статье разбираем, как работают датчики перепада давления Huba Control, и что предлагает компания в этом сегменте.
Типы датчиков перепада давления
Датчики перепада давления предназначены для измерения разности давлений в жидкостях или газах. Они подразделяются на две большие группы:
- механические
- электронные
Прибор механического типа работает на основе пружинного компонента или мембраны. Это чувствительный элемент, который фактически служит приемником давления. Под воздействием газовой или жидкой среды, он деформируется: сжимается, растягивается, изгибается. Все изменения фиксируются, при обработке выходного сигнала и его передаче на управляющее устройство.
Электронные приборы представлены в широком спектре технических решений, использующих разные принципы преобразования давления в выходной электрический сигнал. Это могут быть тензорезисторные, тензометрические, пьезоэлектрические, емкостные сенсоры. У большинства измерительных приборов, в качестве чувствительного элемента, применяется мембрана.
Huba Control предлагает датчики дифференциального давления обоих типов: механические и электронные. Яркие представители механических сенсоров – модели 604 и 605, электронных – 699 и 699М.
Конструкция и принцип работы
В целом датчик давления состоит из двух ключевых блоков:
- первичного преобразователя давления
- схемы вторичной обработки сигнала
Помимо этого, конструкция приборов включает вспомогательные компоненты, такие как корпус, крышка, соединительные детали и пр.
Первичный преобразователь давления содержит чувствительный элемент, который, как ранее указывалось, представляет собой мембрану. Ее размещают в отдельном корпусе из прочного пластика или металла. Принцип работы такого датчика состоит в фиксации разницы давлений, при двухстороннем воздействии на мембрану газовой или жидкой среды.
С технической стороны, многие датчики давления можно отнести к приборам, измеряющим перепад этой величины. Например, устройства для определения избыточного давления, которые предоставляют данные относительно атмосферных параметров.
При установке датчика разности давления, к его первичным и вторичным элементам подводятся трубки либо шланги. Важно, чтобы измерительный прибор был откалиброван и соответствовал диаметрам и параметрам среды. Чувствительность контрольно-измерительного устройства также нужно отрегулировать.
При двухстороннем воздействии жидкости, либо газа первичный элемент инициирует изменение кинетической энергии, в результате чего создается разница давлений. В это время вторичный элемент фиксирует возникший перепад, а тензорезистор обеспечивает преобразование в фактическую величину.
Весь описанный процесс сводится, в первую очередь, к замеру отклонения мембраны. Именно поэтому ее изготавливают из чувствительного материала, с определенными свойствами. При этом мембрана должна корректно работать в разных эксплуатационных условиях. Например, при колебаниях температуры или наличии агрессивных сред.

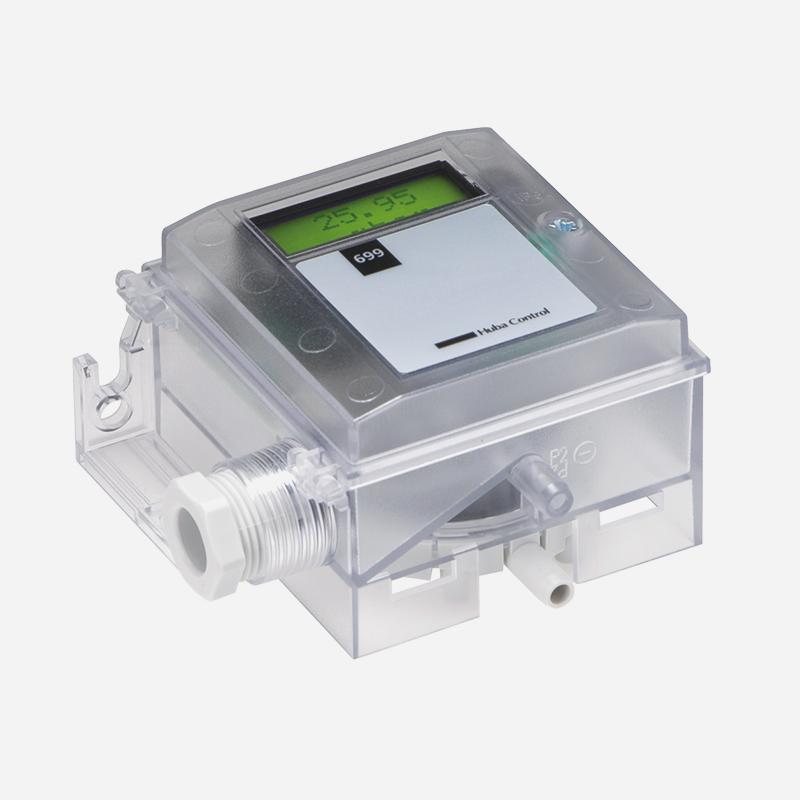

Датчик перепада давления 699
Это электронный прибор для систем кондиционирования воздуха и измерений в промышленных и медицинских условиях. Датчик перепада давления 699 предназначен для контроля содержания воздуха и нейтральных газов. Основан на технологии керамических чувствительных элементов, разработанной компанией Huba Control.
Безусловное достоинство модели – высокая точность, корректность и стабильность измерений. Погрешность составляет менее 0,5 %. Это позволяет четко управлять распределением газовых и воздушных сред. Диапазон рабочих параметров: -1…1 мбар / 0…0,3–50 мбар.
Прибор исключительно прост в монтаже и электрическом подключении, может поставляться в разных исполнениях, в том числе с переключаемым диапазоном давлений, ЖК-дисплеем и без него или с Modbus.

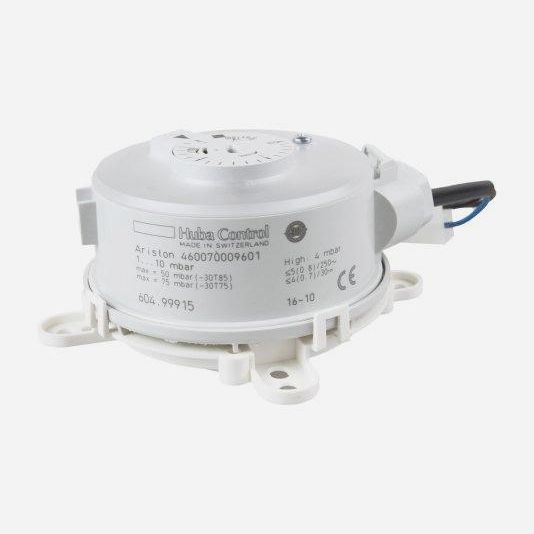

Датчик перепада давления 604
Представляет собой механическое реле давления, устанавливаемое в системах вентиляции и кондиционирования. Оно также используется в промышленных системах контроля воздушного охлаждения. Посредством этого устройства управляют воздушными заслонками, фильтрами, вентиляторами, защищают от перегрева нагревательные змеевики.
Главное преимущество модели 604 – высокая точность регулирования, с помощью индивидуальной шкалы с травлением лазером. К его достоинствам также относятся встроенный компенсатор натяжения кабеля и многослойный позолоченный контакт. Реле отличается длительной стабильностью переключения, благодаря рельефной силиконовой мембране в форме трапеции.
Релейное устройство рассчитано на диапазон измерений 0,2...50 мбар. Рабочие среды: воздух и нейтральные газы. Прибор удобен в установке, к нему легко подводить и подключать кабель.

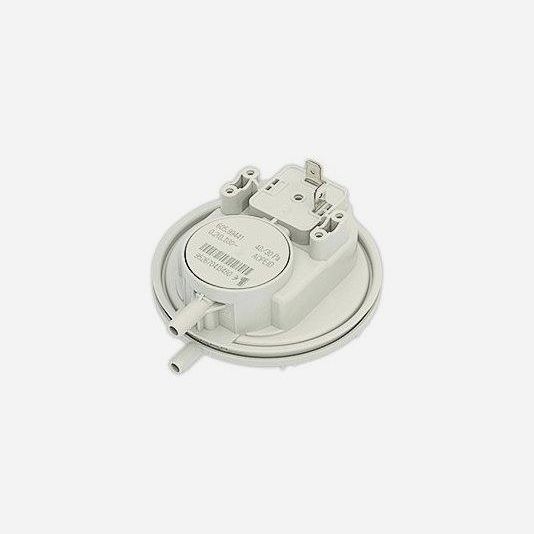

Датчик перепада давления 605
Это специальное механическое реле давления для отопительного оборудования, работающего на газе. Позволяет контролировать относительное и дифференциальное давление воздушных и нейтральных газовых сред.
К техническим особенностям OEM-датчика 605 относятся применение двухкомпонентной мембраны из силикона высокой чистоты LSR. Это гарантирует исключительную стабильность измерений, в течение длительного времени. Вместе с тем, трапециевидная форма мембранного элемента обеспечивает точность переключения, за счет четкого размыкания контакта.
Релейное устройство работает в диапазоне давлений 0,2…4 мбар. Прибор быстро монтируется посредством специального защелкивающегося кронштейна.
